AUDITÓRIO - REN ENERGIA
A REN actua em duas áreas de negócio principais: o transporte de electricidade em muito alta tensão e a gestão técnica global do Sistema Eléctrico Nacional e o transporte de gás natural em alta pressão e a gestão técnica global do Sistema Nacional de Gás Natural, a recepção, armazenamento e regaseificação de GNL e o armazenamento subterrâneo de gás natural, sendo titular das respectivas concessões de serviço público.
Reflexo da aposta nacional no domínio das energias renováveis, o Estado Português atribuiu a concessão para a exploração de uma zona piloto destinada à produção de energia eléctrica a partir das ondas do mar, em regime de serviço público por um prazo de 45 anos, à Enondas, Energia das Ondas, S.A., cujo capital social é integralmente detido pela REN.
A REN está ainda presente no negócio das telecomunicações, explorando a capacidade excedentária de telecomunicações das respectivas redes de electricidade e de gás natural, e na da comercialização de energia, através da participação de 90% no Operador do Mercado Ibérico de Energia (Pólo Português), S.A. (“OMIP”), o pólo português do mercado ibérico para a transacção de derivados de electricidade.
A REN acredita que as actividades do sector da electricidade e do gás natural têm um considerável potencial de crescimento face ao ambiente estável, de um ponto de vista regulatório, em que a REN opera, à existência de concessões com uma vigência alargada, ao crescimento histórico e projectado do consumo de electricidade e de gás natural em Portugal e à infra-estrutura energética integrada de que a REN é operadora.
A arquitectura de todo o sistema assenta em três pilares de gestão de sinais, gestão de controlo e comando, gestão de vídeo e gestão de áudio.
Um Sistema de Controlo
centralizado tem como objectivo comandar todas a acções nos equipamentos audiovisuais e automatizar comportamentos desejados.
Para controlar todos os equipamentos o sistema utiliza interfaces diferentes consoante o que é implementado pelos próprios. Para controlar as luzes, cortinas das janelas e da tela e a campainha de chamada é utilizada uma interface de relés. O comando do projector de vídeo, da videoconferência da matriz de comutação e da mesa de mistura digital é feito por rs232 e os restantes equipamentos são controlados através de uma interface de infravermelhos, como é o caso do leitor de DVD.
Um Sistema de Som
gerido por uma mesa de mistura digital, também será controlada centralmente pelo controlador principal mas tem a função de afinar e automatizar tudo o que são sinais de áudio no auditório. Fazem parte do sistema de som o processador de áudio e os amplificadores.
Um Sistema de Conferências
integrado no sistema de som.
Para que seja possível existirem intervenções da plateia ou apresentações mais dinâmicas, serão instalados
dois Microfones de Mão Sem Fios
um Microfone de Lapela.
Os sinais de vídeo serão geridos por
uma Matriz de Comutação
onde todos os equipamentos de imagem estarão conectados.

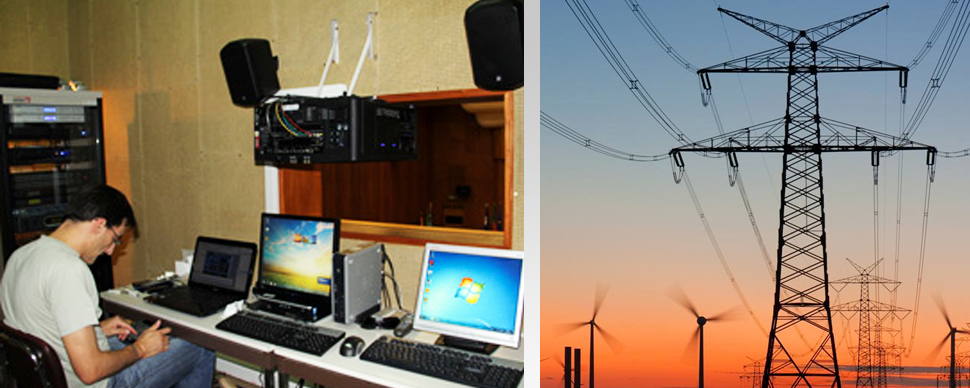

Na régie ficarão instalados os controladores centrais, de comando, de áudio e de vídeo,
Colunas de Som
para monitorar a sala, um monitor de pré-visão,
um Gravador de DVD
um Estúdio de Videoconferência
e um computador para apresentações.
um Projector de Vídeo
também instalado na régie numa plataforma desenhada para o efeito com uma lente de projecção indicada para a distância em questão.

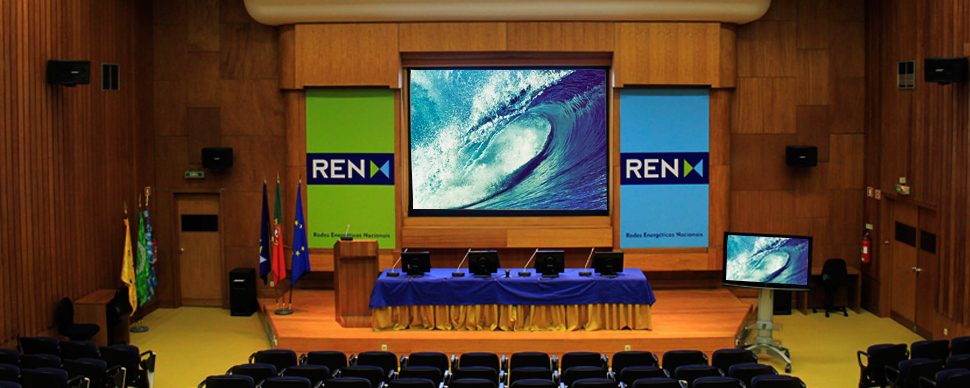

No auditório existirão tomadas para áudio de jornalistas e de vídeo para captura de imagem. O sistema de conferências alimenta os quatro microfones de mesa e o de púlpito.
Serão instaladas quatro colunas laterais e duas unidades de graves.
Um Distribuidor de Vídeo
levará o sinal para os monitores de mesa e de púlpito.
Integração dos Sistemas
Os equipamentos existentes no auditório serão integrados com o novo sistema de controlo, nomeadamente todo o comando de luzes, cortinas das janelas e da tela e a campainha de chamada. O sistema de controlo projecto utiliza interface de reles para controlar equipamentos eléctricos por impulso. Também o sistema de videoconferência será integrado neste caso com controlo por rs232 visto ser um equipamento profissional com essa capacidade. Os monitores existentes poderão receber as imagens provenientes da matriz de comutação sendo esta totalmente compatível com tais equipamentos.
Sistema de Controlo
Controlador Central
O controlador central é a unidade onde é instalado o software de comando e tem a responsabilidade de controlar todas as acções sobre os restantes equipamentos audiovisuais. Está dimensionado para controlar 16 relays e através de um módulo de regulação de fluxo pode também agir sobre a intensidade luminosa do auditório. Através do módulo de RF receberá instruções do painel táctil e tem o número de interface de input/output dimensionada para a soluções em questão. O software a instalar no controlador central irá comandar todos os equipamentos audiovisuais através da interface indicada para cada aparelho, seja rs232, infravermelhos ou relays, tornando assim o controlador compatível com qualquer equipamento dependendo apenas de software desenhado à medida. Esse software tem a capacidade de produzir cenários pré-programados de forma a facilitar a utilização do espaço. O controlador tem também uma porta ethernet que permite acções de manutenção, diagnóstico e correcção à distância.
Painel Táctil
Todo o sistema audiovisual é comandado através de uma interface gráfica presente numa consola ‘Touch-screen’. Esta consola permite comandar todos os equipamentos audiovisuais e assim fazer actuar todos automatismos criados para satisfazer os cenários habituais de utilização do auditório.
O painel táctil de comando é ‘wireless’ podendo ser utilizado na régie ou no palco.
O display é TFT de 6 polegadas com membrana touch-screen resistente, indicador de bateria, bateria recarregável e capacidade de funcionar durante 10 horas com carga completa.
Extensor USB
Para possibilitar o controlo da apresentação de computador é disponibilizada na mesa uma ligação USB com o computador de régie de forma a poder controla-lo. Essa ligação à distância pretendida é conseguida através de extensores de sinal por UTP. O equipamento proposto tem 4 ligações USB e será fixo na mesa de presidência.
Contador de Tempo
Para que seja possível controlar o tempo do orador será instalada uma aplicação informática no computador de régie. Esta aplicação funciona em simultâneo com a apresentação desde que feita a partir do computador de régie, caso contrario terá que ser instalado um cliente remoto no computador da apresentação.
Rato e Teclado sem fios
No púlpito também será instalado um rato e um teclado sem fios para facilitar a interoperabilidade do orador com o computador das apresentações.
Sistema de Vídeo
Matriz de Comutação de Vídeo
A matriz de comutação permite que os sinais apresentados por um computador ou por videoconferência sejam visíveis nos monitores de mesa e de púlpito em simultâneo com o projector de vídeo e monitor de régie. Também é possível a existência de sinais diferentes no projector de vídeo e nos monitores de mesa de presidência.
A matriz de comutação tem 8 entradas e 8 saídas e suporta sinais de RGBHV, RGBS, RGBsB, HDTV, Vídeo composto, Componentes e S-Video, cada entrada ou saída de sinal também é acompanhada com o respectivo sinal de áudio e ficará instalada no bastidor técnico na régie.
Este equipamento vem equipado com porta ethernet para controlo e diagnóstico à distancia para além da interface rs232 que irá ser utilizada pelo sistema central de controlo para interagir com o mesmo.
Serão disponibilizadas duas saídas de vídeo para possível ligação de LCD’s de apoio a instalar no auditório. Os LCD’s podem desta forma apresentar conteúdos vindos da matriz de comutação.
Distribuidor de Vídeo
Para que o sinal a ser visualizado no ecrã principal possa ser distribuído pelos monitores da mesa de presidência e pelo púlpito será utilizado um distribuidor de vídeo para sinais VGA com 8 saídas VGA e compatível com resoluções VGA e QXGA.

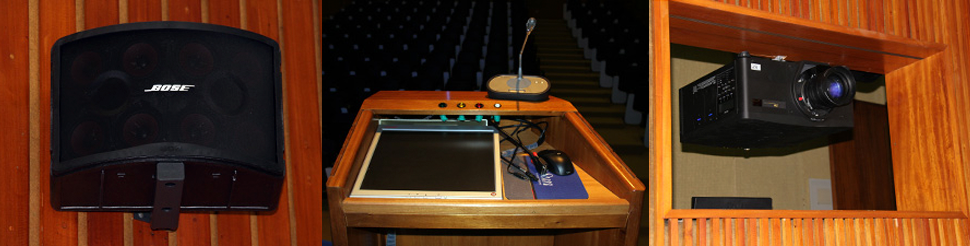

Ligações de Púlpito
No púlpito existirá um ligação para computador para permitir que um laptop possa ser ligado ao sistema tanto em áudio como em vídeo e que seja possível a partir do mesmo reproduzir uma apresentação, também é possível enviar para o monitor de púlpito a informação de tempo disponível para o orador através de uma aplicação informática.
Projector de Vídeo
O projector de vídeo será instalado na régie, junto à janela, numa plataforma desenhada para o efeito e com uma lente de projecção específica para a distância da régie á tela, neste caso entre 15 a 25 metros. O equipamento de projecção proposto tem capacidade de reproduzir resoluções de 1400 x 1050 com luminosidade de 10500 Ansi Lumens, funciona com tecnologia 3 chip DLP e lente motorizada com capacidade de ajuste automático (ILS).
As parametrizações e informações do projector estão acessíveis através de um teclado e LCD incorporado. O projector de vídeo tem também a funcionalidade de comando através de controlo remoto cablado ou por IR que neste caso será redundante ou de Backup pois todo o controlo será efectuado pelo sistema central através da interface rs232 incluída neste equipamento. O equipamento proposto vem ainda com porta ethernet que possibilita um diagnóstico e algumas operações à distancia, imperceptível para os espectadores, ideal para controlo de tempo de vida de consumíveis.
O projector permite ainda a substituição das lâmpadas em pleno funcionamento permitindo que a apresentação não seja interrompida.
Gravador de DVD
Na régie existirá um gravador de DVD com disco rígido de 250 GB para possibilitar a gravação de qualquer evento, este gravador funcionará também como sintonizador de TV e é totalmente controlado pelo comando central através do painel táctil. Tem capacidade de gravação Dual-Layer, 710 horas de gravação em disco rígido e reproduz formatos DIVX e mp3. O sintonizador suporta os formatos PAL-B/G, D/K, I, Secam-L, Secam-D/K e TDT MPEG-4/H264.
Caixa de Ligações
Para captura de sinal com uma câmara de vídeo existirá junto à parede da régie uma caixa de ligações que também contém duas ligações de vídeo.
Sistema de Som
Mesa de Mistura Digital
Todo o sistema de som funciona centralizado numa mesa de mistura digital que fará a gestão de todos os sinais de áudio de forma automatizada e transparente para o comum utilizador. Este equipamento permite 12 entradas de áudio e 12 saídas que poderão ser de ‘Mic’ ou ‘Line’. Este equipamento oferece também a possibilidade de configurar cenários de pré-definidos tirando o peso de afinação do operador. Esta mesa tem 32 presets de memorização e porta rs232.
Equalizador
Para uma perfeita equalização existe também um equipamento equalizador de sinal analógico de 31 bandas com filtro passa-alto de 80 Hz a 16 KHz e sistema anti-feedBack.
Sistema de Conferências
O sistema de conferências faz parte do sistema de áudio e é composto por uma consola central e cinco microfones, quatro a instalar na mesa e um no púlpito.
Os microfones do sistema de conferências funcionam entre 30 Hz e 20 KHz e têm isolamento para ruído provocado por telemóveis e microondas.
As consolas de mesa e de púlpito estão equipadas com altifalantes possibilitando de uma forma totalmente integrada uma monição de áudio local dispensando a instalação de mais colunas de som.
Colunas de Régie
Na régie existirão duas colunas amplificadas de monição para que seja possível ter o som da sala presente para que o operador tenha uma melhor percepção do produto final do auditório. Estes altifalantes poderão ficar fixos na parede frontal da régie ou em cima de uma bancada de trabalho consoante o desejo do operador.
Microfones sem fio
O sistema de som engloba também dois microfones de mão e de lapela, ambos sem fios para possibilitar apresentações mais dinâmicas com orador móvel também as intervenções da plateia nos eventos. Esses microfones serão ouvidos igualmente nas consolas do sistema de conferências e também podem ser enviados para a videoconferência. Os microfones sem fios, tanto os de mão como os de lapela permitem mais de 10 horas de utilização com carga completa, funcionam com frequência de resposta mínima entre 60Hz e 18KHz têm indicador de estado da bateria podem se alimentados com pilhas recarregáveis e sensibilidade de -50db – 1KHz (0 db = 1 vPa). Impedância mínima de 400 Ohm.
Cada microfone sem fios tem a sua própria base receptora a instalar no bastidor técnico. As bases funcionam numa gama de frequências entre 630 a 960 MHz com uma relação de sinal ruído> 100db. O nível de saída de áudio é de -12db com impedância de 600 Ohms. As bases de microfone têm informação de estado e nível num LCD.
Caixa de Ligações
Para que os jornalistas tenham acesso fácil ao sinal de áudio resultante do evento, serão disponibilizadas 10 linhas directas de um distribuidor de sinal e instaladas na caixa de ligações junto à parede da régie.
Colunas de Som do Auditório
A amplificação sonora estará a cargo de quatro colunas laterais e duas unidades de graves, as colunas laterais permitem que se possa fazer divisão entre o que é som de microfone e som de filme ou apresentação.
Cada coluna lateral funciona numa gama de frequências entre 55 Hz e 16 KHz +-3db com dispersão horizontal de 120º e vertical de 100º com potência contínua de 240W. As unidades de graves funcionam entre 55 Hz e 150 Hz e uma potência contínua de 450w.
Amplificadores
Todo o sistema de amplificação sonora está dimensionado para o número de colunas proposto e respectivas potências. Um processador de áudio digital encarrega-se de parametrização ideal e ajustada ao modelo e espaço em questão.
Sistema de videovigilância
A REN tem uma política de protecção da avifauna e decidiu lançar uma campanha de sensibilização sobre a cegonha-branca.
Assim... Contactados nesse sentido foi solicitado à The Audiovisual Company um projecto para vigiar a Cegonha branca em tempo real.

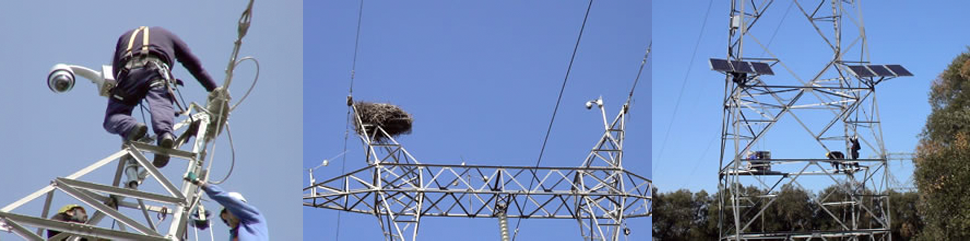

Foi desenvolvido e implementado um sistema de videovigilância em IP com comunicação de dados em fibra óptica, utilizando câmaras profissionais Autodome (câmaras móveis). Estas foram instaladas em postes de linha de muita alta tensão que fazem a captação de vídeo transmitido on-line na Web.
Webcegonhas – Condoninho da Renata
resulta de uma parceria entre o jornal Público, a Fundação para a Computação Científica Nacional (FCCN) e a Redes Energéticas Nacionais (REN). É um projecto de divulgação e sensibilização ambiental que pretende dar a conhecer as acções que a REN desenvolve para a conservação da cegonha-branca e que vai permitir o acompanhamento de um ninho da espécie, através da montagem de uma câmara de filmar num apoio de uma linha de muito alta tensão. Imagens que vão poder ser vistas e comentadas em directo num blogue alojado no Público online.
Esta iniciativa faz convergir os objectivos de três projectos já em curso: Programa Público na Escola, Zappiens e Programa Condoninho.
- No âmbito do Programa Público na Escola, o Público está já a promover três projectos que têm como principal objectivo estimular a conservação da Natureza e a protecção do Ambiente, junto dos alunos das escolas básicas e secundárias: Grifos na WEB, Lagartis e Morcegos na WEB. O projecto Webcegonhas – Condoninho da Renata é o quarto a juntar-se a estas iniciativas pedagógicas.
- A FCCN tem em curso o Programa Zappiens – um site de agregação e visualização de vídeos e conteúdos multimédia educativos e/ou científicos de qualidade, produzidos em ambiente escolar, preferencialmente em Portugal e em língua portuguesa, que utiliza o multimédia para o conhecimento. No projecto Webcegonhas – Condoninho da Renata, a FCCN fica responsável pelo alojamento e reencaminhamento das imagens para o jornal Público online, bem como pela divulgação da iniciativa através do Zappiens.
- O Programa Condoninho, que a REN pôs em marcha em 1993, surgiu para realojar um número crescente de famílias de cegonhas-brancas que elegiam os postes de electricidade para construir os seus ninhos. Desde então, a REN já realojou mais de 1700 ninhos, com a instalação de plataformas em locais seguros para a nidificação e pela colocação de campânulas próprias para afastar as cegonhas das zonas perigosas.
